110mm角で4ch同時500MSpsを実現する高速AD変換ボード「HSAD500D」を発表
2026年8月19日 有限会社プライムシステムズ
500MSps・14bit・4ch同時サンプリングに対応する高速AD変換ボード「HSAD500D」を発表。USB3.0対応FPGAボードSmart‑USB Sigmaと連携し、レーダー・超音波計測などの高速データ収集を短時間で構築可能。
先端エレクトロニクス・システムの開発企業、有限会社プライムシステムズ（本社：長野県茅野市、代表取締役：内田正典）は、USB 3.0およびFPGAを搭載したSmart‑USB Sigmaシリーズと組み合わせて使用する小型高速AD変換ボード「HSAD500D」を発表しました。販売開始は2026年9月20日を予定しています。

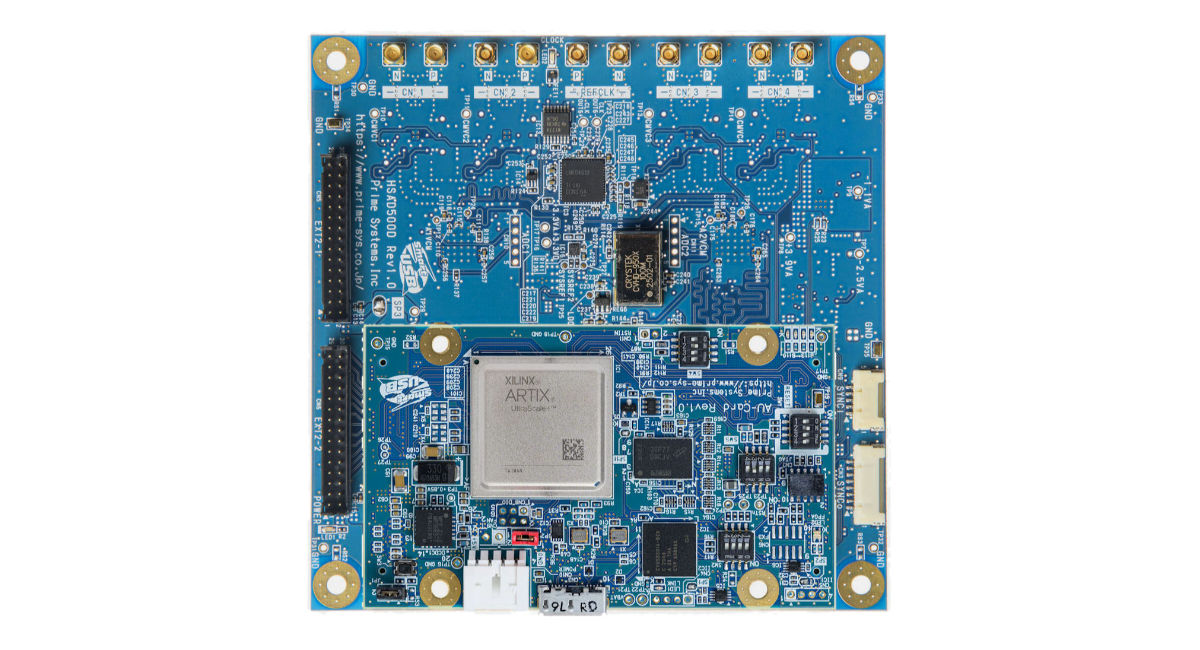

HSAD500Dは、110mm角の小型基板に500MSps・14bitのADコンバータを2チップ搭載し、最大4チャネルのアナログ信号を同時にサンプリングできる高速AD変換ボードです。AC/DC結合、差動／シングルエンド入力に対応し、幅広い計測環境に適応します。
また、ADコンバータ内蔵のデジタルフィルタ、デシメーション、デジタルダウンコンバージョン（DDC）などのデジタル信号処理機能を活用することで、FPGA側の信号処理負荷やPCへ転送するデータ量を大幅に低減できます。サンプリングクロックには高性能ジッタクリーナICを搭載し、FPGAからの制御により100MHz〜500MHzの範囲で柔軟に設定できます。
HSAD500Dは、USB 3.0高速通信とFPGAを搭載したシステム開発ボード「Smart‑USB Sigma」と接続して使用することを前提に設計されており、当社が提供するFPGAリファレンス回路および制御アプリケーションを利用することで、短時間で高速ADデータ収集環境を構築できます。
レーダー、超音波計測、高速波形収集、RF信号処理など、各種計測・制御システムの研究開発や製品開発に活用できます。
【製品仕様】
4ch、14bit分解能
最大サンプリング周波数：500MHz
入力仕様：最大2Vpp、50Ω、AC/DC結合切替、差動/シングルエンド切替
基板サイズ・重量：110×110mm、65g
対応FPGAボード：AX‑Card7、SX‑Card7、AU‑Card
【価格と供給時期】
[資料:
https://files.value-press.com/czMjYXJ0aWNsZSMxODk1OCMzNzkxNTIjMzc5MTUyX2RlYzVjY2NlYmJlYjM4ZDA1MDVmMjU4ZDRhZTVjNmNjLnBuZw.png ]
